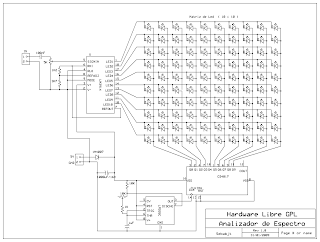

Bueno Pues llego el momento del hardware de la botella este es el circuito que voy a usar:
Via: circuitosimpresos.org
Es un analizador de espectro bastante sencillo lo único que yo he sustituido el LM3914 por un LM3915 y la patilla 9 de modo en punto o barra esta sin conectar, aun me queda por finiquitar una cosa y es que el oscilador con el NE555 es "lento" se nota demasiado el parpadeo de los LEDs y quiero ver si puedo hacerlo mas rápido cambiando el condensador de 1 micro Faradio por uno de 0,45 micros o 0,22 micros si no consigo que el parpadeo se reduzca utilizare un PWM en la entrada de reloj del CD4017.
El funcionamiento es sencillo el LM3915 es un vumetro logaritmico con unos saltos de 3 db, aquí tenéis el datasheet, y el CD4017 es un divisor contador con 10 salidas , su datasheet, el NE que lo único que hace es generar una frecuencia de reloj para el barrido de la matriz. El pin 9 del LM3915 lo he desconectado, porque como vienen en el esquema, a mi por lo menos, lo que hace es dejar una linea entera de los LEDs encendida.
La lista de componentes por el momento queda así
1 LM3915.
1 CD4017.
1 NE555.
1 condensador de 100 nf.
1 condensador de 1000 micro Faradio 16 V.
1 condensador de
1 potenciometro de 5 K ohmios o lo mas cercano.
1 potenciometro de 10 K ohmios.
1 diodo 1N4007 .
1 resistencia 1K2 .
1 resistencia 3K7 o mas próxima.
1 resistencia de 1K.
1 resistencia de 10K.
100 LEDs lo podeis comprar AQUI.
Zocalos para los integrados.
Una protoboard de las de agujeros si no quereis hacer la placa.
Cablecillos varios.
Yo he hecho la placa de los LEDs por una parte y la "controladora" por otra con un conector de 20 pines tened en cuenta que son 10 cables en el LM y otros 10 en el CD, así que una imagen vale mas que mil palabras y esta parte del proyecto no tiene mucho mas que explicar.
 |
| Placa con los integrados y el conector para la matriz de Leds la RCA es para conectar la entrada de audio y un jack para la alimentación que sera sustituido por un porta pilas cuando este todo bien ajustado. |
 |
| vista por debajo con el re lío de cables. |
 |
| Una vista general de la matriz por el lado de las soldaduras, casi me quedo ciego. |
 |
| Las dos placas conectadas. |
 |
| Como deberían quedar montadas. |
 |
| Otra de lado. |
Como podeis ver se aprecia el refresco del CD4017 y es un poco molesto por eso quiero cambiar la configuración del NE para conseguir un parpadeo "menor" ( seria mas frecuencia de refresco para que el ojo no note el parpadeo.
Modificado el condensador aquí os dejo el nuevo video:
Como he dicho antes es la primera prueba y en la próxima entrada como ajustarlo.
Volver a Botella Ballantines Plan B Con analizador: Descripción
Ir a: Botella Ballantines Plan B con analizador de audio: Cortando Cristal
4 comentarios:
hola amigo
estoy haciendo este proyecto pero hay componentes que tienen polaridad... y no se como ponerlos..... gracias
Muy buenas y ante todo gracias por leernos,
¿de que componentes necesitas saber la polaridad?
hola amigo, muy interesante tu post, quisiera porq utilizaste el lm3915 en lugar dek lm3914? q filtors utilizaste o como hiciste para q banda se muestree x separado? que funcion tiene el timer 555? y q funcion tiene el contado CD4017? si pongo digamos 2 u 3 leds x banda en serie responde igual? saludos padrisimo tu proyecto
Son vumetros al fin y al cabo si coges los datasheet de cadauno la diferencia es que el lm3914 es un vumetro de 0 a 5v, por tension, y el lm3915 es por saltos de 3db, filtro no tiene ninguno la señal de audio entra directamente al vumetro, si buscas hay circuitos de filtro para este vumetro que es parte de otro proyecto, el CD4017 es un multiplexor que lo que hace es sumar, echale un ojo al data sheet que esta enlazado en el articulo también y el NE555 es la señal de reloj para que el CD4017 valla moviendo lo que entra el, de echo esta funcionando a 345 mHz aprox.
El funciona miento es el siguiente el LM3915 controla la linea vertical de los leds y el CD4017 la horizontal, uno el positivo y el otro el negativo de los leds, entonces cuando entra la señal de audio si el vumetro marca 1 se enciende 1 led, con el siguiente sonido si sube 3 leds lo que hace el CD4017 es mover el primer moviendo del Vumetro al siguiente lugar de la matriz de leds:
*
* * *
* * * *
Generando la honda que se va dibujando en la matriz de leds.
Si vas a poner varios leds por cada segmento del vumetro tendrás seguramente que poner una pequeña etapa de potencia con transistores entre los integrados y los leds para no quemarlos.
