Lo que en principio iba a ser una entrada mas de retroinformatica basada en el primer modelo del famoso iMac G4 de pantalla TFT, mas conocido como lamparita, casi termina en desastre y frustración por mi parte pero con un final digamos feliz y un reto nuevo para mi y el blog.
Pero primero un poco de historia de esta maquina.

Este iMac apareció en Enero de 2002 y estuvo a la venta hasta Febrero de 2003, el modelo que nos ocupa que fuel el primer iMac de pantalla tft, Posee un procesador PowerPC 7450 v2.1 G4 a 700Mhz con 64KB de memoria L1 y 256 KB de L2 con el bus a 100 MHz, también se podía pedir en 800Mhz, venia con un disco duro de 40 o 60 Gb IDE, podía adquirirse con con combo de grabadora de cd y lector de dvd o una superdrive a 2x todos ellos conectados a un bus IDE Ultra ATA/66, el teclado y ratón que traía eran de la serie Apple Pro. La memoria RAM de este equipo es un tanto curiosa venia de fabrica con un modulo SDRAM PC 133 de 168 pin normal instalado en la placa base, la cantidad depende de lo que comprásemos, y una ranura SO-DIMM PC-133 144-pin en la parte de abajo que se accedía quitando la tapa de abajo de la maquina, de esta forma el máximo de RAM que soporta este equipo es de 1GB.

Respecto a la pantalla lleva un panel TFT de matriz activo de 15 pulgadas con un brillo de 200 cd/m2 y admite una resoluciones de 1024x768, 800x600 y 640x480 movidos por una tarjeta gráfica NVIDIA de GeForce2 MX con 32 MB de RAM compartidos de la memoria principal del sistema.

Respecto de las conexiones nos encontramos lo siguiente de derecha a izquierda:

En primer lugar el conector mini-VGA con posibilidad de salida de S-video, mediante un adaptador, que solo permite salida en modo espejo, tres puertos usb 1.0, un modem de 56k y el conector de corriente.

Después del conector de corriente nos encontramos el puerto de ethernet 10/100BASE-T, dos puertos FireWire de 400 MBit/s que dan hasta 8W de potencia, el conector de 2,5mm para los Apple Pro Speakers que tiene un sampleo de 24-bit y 48 kHz con una potencia de 10W por canal y por ultimo la salida de auriculares, no tiene entrada de micrófono puesto que viene uno integrado en la parte de la pantalla, como opción podía montar una Airport 802.11b para dotarlo de wifi.

Para el diseño de este equipo se basaron en la imagen de un girasol en el que la pantalla estuviera integrada en el equipo pero separada de el como es el caso de la flor del girasol, para esto hubo que diseñar una cpu que fuera lo suficientemente grande para albergar el hardware y a la vez que no ocupara mucho sitio en la mesa y soportara el peso del TFT sin que se venciera, todo un reto de ingeniería solo con ver la placa base que es redonda, y otra de las curiosidades sobre este diseño es que es uno de los pocos ordenadores que hay expuestos en el MoMA de Nueva York como una pieza de arte mas:

Foto extraída de Flickr de Maciek R

Y si lo que hay en el estante de abajo es un ipod de primera generación.

Bueno una vez vistas las especificaciones y un poco de la historia de este equipo, buscando en el segunda mano encontré un iMac, que en principio no funcionaba y era eso solo el ordenador sin teclado ni ratón ni altavoces, es una historia larga que los que me conocen saben pero es resumidas cuentas seria, ilusión, frustración, reto y alegría, bueno lo primero que hice fue enchufarlo y por su puesto ni arrancaba así que desmontamos para ver que le pasaba:

Quitamos los 4 tornillos torx que nos dan acceso a la ranura del airport y la memoria secundaria en formato SO-DIMM:

Y Los cuatro siguientes para separa la base

Como podeis ver lo primero que nos encontramos fue con esto (a partir de este punto la persona que lo vendió no sabia nada fue otra que lo abrió e hizo lo que os mostraremos, y ya esta todo aclarado con el vendedor):

Cables de alimentación cortados y el de la antena del airport también, podéis ver la tarjeta del modem.

La placa desmontada Falta un disipador que pondremos mas tarde también
como he dicho antes todo un reto para hacerla redonda

También falta el chasis del disco duro y el cd así como el cd y el hd y el ventilador superior

Bueno vamos a empalmar cables, buscar una memoria SDRAM y ver si arranca por lo menos, meeeecccccccc!!!!! error, bueno será la fuente mido tensiones fuente KO, ¿y una nueva cuanto valdrá?, busco en ebay ¡100$! venga ya tiene que haber otra solución, así que buscando MODS e información sobre las fuentes de los iMac me encontré con un tipo que directamente le metió 12 voltios a la placa con una fuente de PC standard y resucito y dije eso lo tengo que probar.

A la placa solo le entran 4 cables amarillos de la fuente de +12, 5 negros de masa y uno azul que nadie sabe para que vale pero debe ser un ps-on, la fuente del iMac tiene muy mala leche por que va separa en dos trozos tiene la parte primaria que entran los 220 y una salida de se supone 220 voltios en DC y otro modulo en otro lado del equipo que es la parte dc-dc que saca las tensiones de 12 voltios para la placa y los componentes el problema es que la salida de el otro modulo no sale corriente ni tensión alguna, los 5 voltios para el cd y el disco los saca directamente de la placa no de esta fuente.

Esta es la fuente desmontada, va en dos partes separadas dentro del iMac.

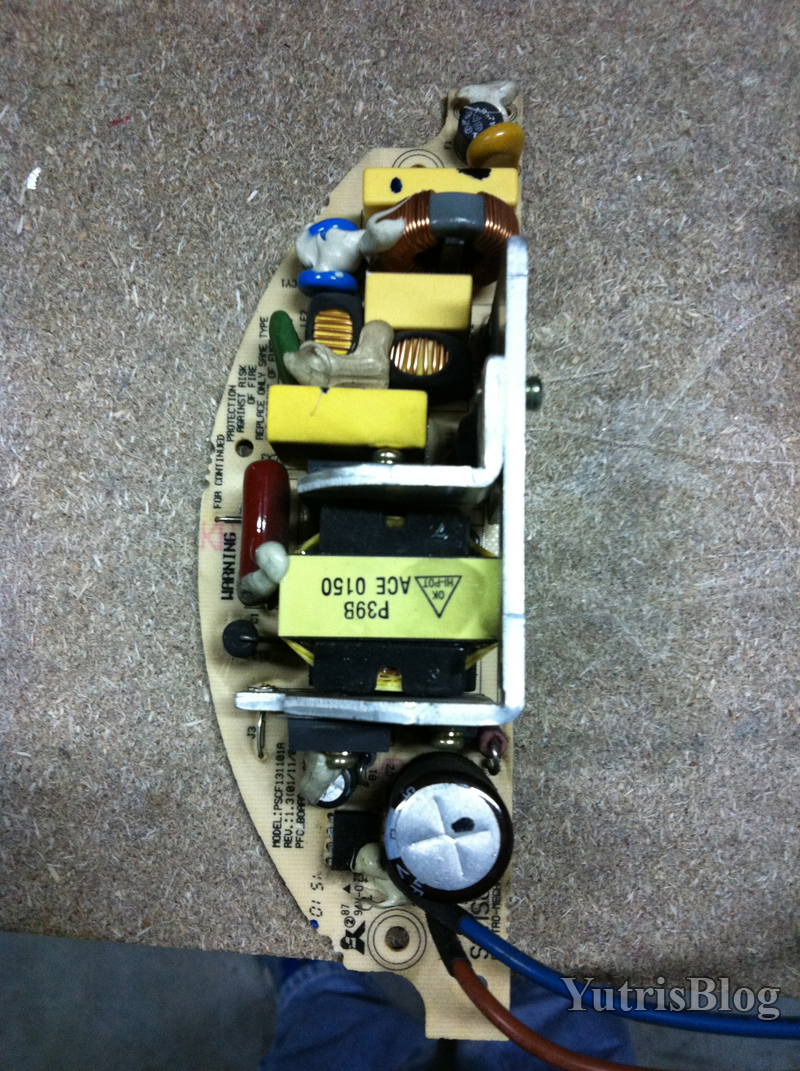

Esta es la parte a la que le entran los 220v en AC y saca 390 en DC para el segundo modulo
en principio esta parte funciona bien.

Esta es la segunda parte que no funciona,  entra corriente pero no
saca nada es mas no llega tensión al transformador.

Asi que decidí hacer el apaño y darle al power el resultado:

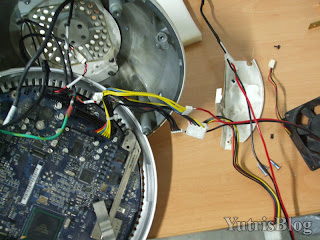

Apaño para la fuente.

Buena señal la placa funciona!!!!! así que ahora a buscar trozos para revivirlo.

Así que vamos a hacer un poco mejor el apaño de la fuente de alimentación para poder instalar un sistema operativo para poder probar que funcione todo correctamente:

Y lo colocamos en un sitio de la placa que no moleste:

El cable lo sacaremos por el agujero del cable de seguridad kensington.

Ahora ponemos el disipador que falta en uno de los micros de la placa exactamente en este:

Es el controlador de I/O y de la memoria

Como se puede apreciar al rededor del micro tiene una marca que pone "heatsink" a si que buscamos uno que le iba al pelo le echamos pasta térmica y se lo ponemos encima.

Como no tiene agujeros ni nada para poderlo sujetar lo haremos con un poco de silicona:

Lo próximo es poner el ventilador que extrae el aire caliente de todo lo que es la CPU del iMac, es un ventilador de 92mm pero a diferencia de los normales de pc este el conector es invertido y cambia la posición del positivo y el negativo, por desgracia no tenia ninguno a mano con control de RPM, e intente apañar uno de 92mm de una fuente pero sopla como un condenado pero probar suficiente luego ya se cambiara, para poder conectarlo con el cable del iMac use un duplicador de ventiladores como este:

Al cual cambiamos uno de los conectores la posición del positivo y el negativo de una de las tomas de los ventiladores que será el que valla al conector del iMac y el otro lo conectaremos al ventilador así tenemos nuestro "adaptador" para iMac.

Y por supuesto ordenamos un poco los cables:

Una curiosidad y también podríamos decir buen hacer por parte de Apple en el diseño de este ordenador es el disipador del procesador G4:

el disipador es el heatpipe que hay a la derecha de la foto como veis no lleva ni radiador ni nada, pues bien la parte que esta marcada en rojo se acopla con esta otra:

Haciendo que todo el chasis, al ser metálico, sea el disipador y el ventilador saca el aire caliente de dentro de la caja que ademas es empujado por el aire frio que aspira por las rendijas de la base que podéis ver en las primeras fotos.

Las pruebas las hice con el cd y el disco duro por fuera para poder instalar y probar el equipo, al no tener el teclado del iMac tenia que tener la unidad fuera para poder expulsar la bandeja.

De momento tiene instalado OS X Jaguar 10.2 pero el plan es instalarle Tiger, después de ver que el ordenandor funciona correctamente, vamos a fabricar un soporte para el cd ya que no lo vamos a tener externo ¿no?, aprovechando unas chapas agujereadas que tenían la medida ideal para hacer de soporte, el soporte del disco y el cd es un tanto especial así que lo intentaremos hacer lo mas parecido o algo.

Este es el soporte original.

Lo primero es presentar el cd y hacer la "L" que lo sujetara:

Iba a dejar la fuente puesta pero al final la he quitado, total si no funciona para que dejarla puesta, ademas mejorara la circulación de aire dentro del equipo.

Lo siguiente es ver como sujetar un HD de 3,5" aunque de momento dejare el de 2,5" que es de 30 gb.

El de 2,5" al ser pequeñito va pegado con unas espumas de doble cara.

Quedaria así montado

Lo siguiente que vamos a hacer es sustituir el cable que pusimos al principio para alimentar la placa, que era rojo y negro, por otro mas acorde con el iMac de color blanco y le soldaremos un jack hembra de corriente.

Queda un poco mas estético que el cable rojo y negro no?

La fuente de alimentación que usamos es una de 12 voltios y 8 amperios, la original del imac era de 12,5 amperios pero al poner en funcionamiento la maquina y medir el consumo nos encontramos con esto:

Un consumo de poco mas de 4,4A eso si no lo probe con los altavoces puestos y sonando, pero aun así al usar un disco duro de 2,5" ahorramos bastante en consumo.

Por fin me llego el ventilador nuevo, eso si es un poco tunning pero como no se ve me da igual.

La ventaja que tiene es que es desmontable y lavable.

Ahora quitamos el que teníamos antes que hacia ruido como un demonio y ponemos el nuevo, lo presentamos en el soporte:

Hemos puesto dos tirantes para sujetar el ventilador a los soportes originales.

La chapas de agujeros me han salvado la vida para esta restauración jeje.

Con esto podemos dar por "restaurada" la parte del hardware ahora toca limpieza general y devolverle el color blanco original.

Parecia que estaba poco sucio hasta que empece a pasarle el trapo para limpiarlo, en la siguiente imagen se puede apreciar un poco la diferencia de el antes y el después:

Accesorios de este iMac:

Estos son los altavoces que venían con los iMac altos de gama, son unos altavoces diseñados por Harman Kardon para este equipo junto con Apple, fue un estudio de sonido para ellos, el iMac aunque parezca mentira en la salida que tiene especial para estos altavoces dan una potencia de 10W por canal, la conexión de estos altavoces es un mini jack de 2,5mm estilo a los conectores de alimentación antiguos de Apple de los G3 e iBook.

La verdad es que suenan muy bien

El teclado a parte de tener el diseño que Apple siempre a querido para sus diseños y equipos viene equipado con un pequeño HUB con dos puertos USB que nos permite tener conectado el ratón al teclado y dejando los dos puertos restantes del equipo para poder conectar una impresora u otro gadget, y ademas poder enchufar un pendrive en el teclado.
