Hace relativamente poco en un arranque de locura de estos que me dan me he hecho con una Master System II, fue la primera consola que me regalaron mis padres y la tengo especial afecto y decidí comprar una para revivir esa nostalgia y poder jugar al Alex Kid entre otras cosas, la verdad que pille una buena ganga traía 7 juegos (con el incluido en la consola) 2 mandos y la pistola.
Pero claro con esta consola para ahorrar costes Sega decidió en este modelo de prescindir de la
salida RGB que su antecesora si traía y en el modelo que nos ocupa solo nos dejo la salida de RF así que a día de hoy si tienes una tele de tubo o un lcd que aun no tenga TDT podrás usarla, o algún video VHS, pero y ¿si tu tele es moderna y no tienes antena analógica? pues después de buscar un poco por internet encontré esta pagina llamada briconsola.com una solución que con unos pocos componentes podréis añadirle una completa salida de EuroConector a vuestra pequeña consola para poder usarla en teles de hoy en día.
que vamos a necesitar:
4 x Condensador electrolitico de 220mF y16v.
4 x Resistencia 47 ohmios.
1 x Resistencia 100 ohmios.
1 x conmutador de dos posiciones.
1 x Euroconector para soldar en placa
Cablecillos varios.
Estaño.
Soldador.
Dremel o similar (es opcional pero ayudara a hacer el agujero)
Nosotros vamos a realizar la modificación con la salida de RGB, video compuesto y audio por el EuroConector, podéis poner solo video compuesto y audio con unas RCA hembra para chasis, y una modificion para poder poner la imagen a 60Hz que lo que se consigue es poder hacer que los juegos vallan un poco mas rápido y conseguir que no haya tanta pantalla desperdiciada en la tele y que ademas podremos cambiar a modo normal o 60Hz con un interruptor.
Lo primero que tenemos que hacer es abrir la consola que lleva únicamente 5 tornillos por la parte de bajo.
Y luego quitamos los tornillos que sujetan la chapa de disipación.
Para sacar la placa a la vista:
Necesitamos localizar el chip CXA1145 que en la imagen de arriba esta cerca del modulador en el centro de la imagen (es el pequeño horizontal) y este es su pinout:
Lo que tenemos que hacer es si solo queremos video compuesto es usar una única resistencia de 100 ohmios conectada a la patilla 20 del CXA y esta al positivo de la RCA la masa la podemos coger de la chapa del modulador de RF, pero como nosotros usaremos un euroconector tenemos que usar unos pocos componentes mas, lo primero armaremos la plaquita que llevara los pocos componentes que usaremos pondremos los 4 condensadores con las 4 resistencias de 47 ohmios en serie y una resistencia de 100 ohmios suelta.:
Muy importante el positivo del condensador hacia la resistencia porque la señal del integrado entrara por la resistencia y saldrá por el negativo del condensador hacia el euroconector la resistencia de 100 ohmios se conecta a la patilla 12 del integrado que una tensión de 5v para la activación de la entrada de euroconector en algunos aparatos.
Así que lo siguiente es soldar unos cablecillos al integrado directamente en las patillas 20, 21, 22, 23 y 24 que son por este orden y según el pinout:
20 - video compuesto
21 - canal azul
22 - canal verde
23 - canal rojo
24 - GND
Aquí aun no estaba soldado el cable de masa.
Lo siguiente es sacar el audio de la consola para ello lo sacaremos de las siguientes resistencias:
Lo sacaremos de las resistencias marcadas como R19 y R20 usaremos uno para cada canal de audio aunque la consola no es estéreo conseguiremos una salida de "dos canales", los cables los tenemos que soldar en las patillas que quedan al lado contrario de donde esta el numero de componente en la placa:
con esto ya tenemos listos todos los cables de la salida de video ahora toca soldarlos al euro conector de la siguiente manera:
Patilla 20 del integrado -> R 47 ohm -> condensador 220mF -> patilla 20 del euro.
Patilla 21 del integrado -> R 47 ohm -> condensador 220mF -> patilla 7 del euro.
Patilla 22 del integrado -> R 47 ohm -> condensador 220mF -> patilla 11 del euro.
Patilla 23 del integrado -> R 47 ohm -> condensador 220mF -> patilla 15 del euro.
Patilla 24 del integrado -> patillas 4, 17 y 21 del euro.
Patilla 12 del integrado -> R 100 ohm -> patilla 16 del euro.
R19 -> patilla 2 del euro.
R20 -> patilla 6 del euro.
Aquí aun faltaban por soldar los cables de audio, es conveniente proteger los contactos con termoretractil para evitar sustos de que toque con la chapa algún pin, para que os sirva de ayuda aquí tenéis un pinout del conector:
CONSIDERACION: en este montaje se usa el video compuesto en el pin de entrada de video compuesto de euroconector en vez de en el pin de salida, esto se hace para poder usar los adaptadores de euroconector a RCA que viene con la PS2 como este:
si teneis un adaptador que da la posibilidad de cambiar entre entrada y salida en vez de al pin 20 del euro tendréis que soldarlo al 19.
Marcamos la caja con un pinzón o algo que nos ayude a marcar donde debería quedar colocado:
Y con la ayuda de una dremell o similar recortamos el plastico con mucho cuidado:
Lo siguiente que tenemos que hacer es recortar la chapa que cubre la placa para poder sacar los cables que hemos soldado:
Y ya solo queda soldar los cables que salen del integrado a nuestra placa y los del euroconector a la placa también:
Y probamos a ver si funciona todo correctamente:
El siguiente paso, es opcional, es hacer una modificación para que la consola pueda funcionar a 60Hz, frecuencia NTSC, que ademas de conseguir un poco mas de velocidad conseguimos rellenar algo mas la pantalla, para ello solo necesitamos un conmutador de dos posiciones y trescables, la parte mas delicada de este montaje es sacar la patilla del integrado sin romper nada así que os recomendamos ir despacio y con buena letra, tenemos que localizar un integrado que tiene esta serie impresa: Sega 315-5246 9223k7 lo reconoceremos porque tiene patillas largas y cortas en ambas caras:
Lo que tenemos que hacer es desoldar la cuarta pata larga empezando por la derecha del integrado:
Después soldamos un cable a la patilla que hemos levantado y otro en el punto donde iba soldada:
Ahora soldamos en el conmutador los cables de la siguiente manera:
Patilla del integrado -> patilla central del conmutador.
Punto de la placa donde iba la patilla -> patilla derecha o izquierda del conmutador (es indiferente).
La patilla que quede libre del conmutador -> a masa.
Ya solo queda hacer un agujero para poner el conmutador y volver a montar la consola:

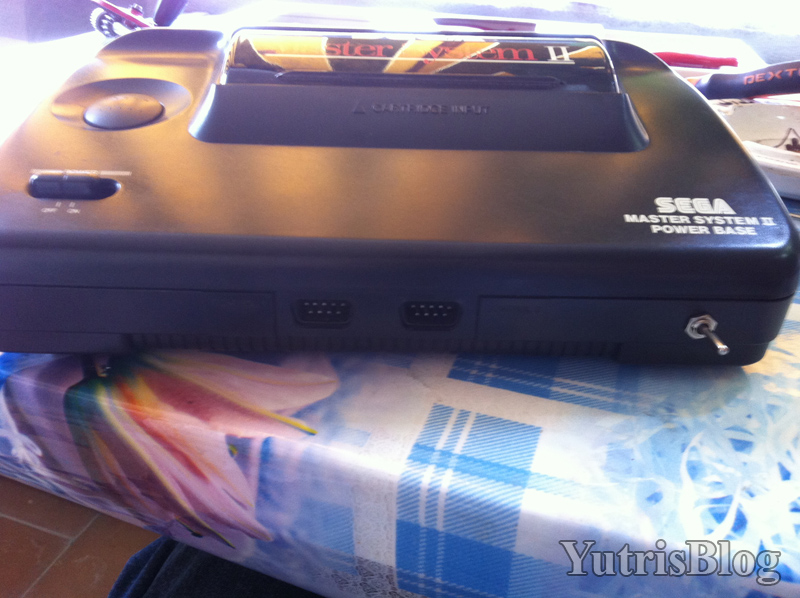

Y este es el resultado de las modificaciones:
Agradecimientos a briconsola que es de donde hemos sacado la información para poder hacer este brico a hora a disfrutar de nuestra pequeña de nuevo!!
